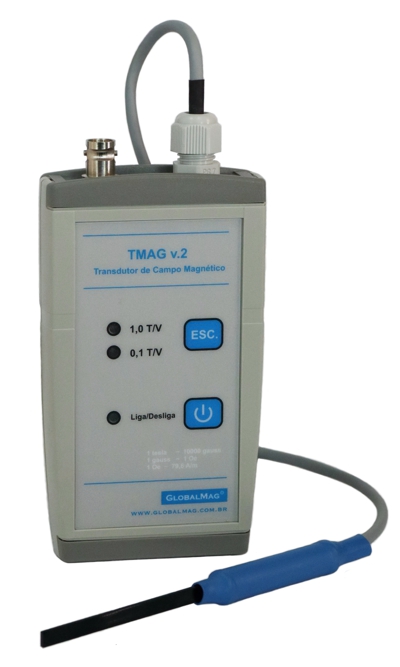

TRANSDUTOR DE CAMPO MAGNÉTICO: TMAG-v2
Tecnologia
O Transdutor de Campo Magnético TMAG-v2 foi desenvolvido para gerar uma tensão elétrica proporcional ao campo magnético medido por uma sonda Hall.
Este tansdutor pode ser acoplado a um multímetro, osciloscópio ou sistema de aquisição de dados para monitorar campos magnéticos contínuos e alternados.
O TMAG-v2 possui duas escalas de conversão: 1 Tesla/Volt e 0,1 Tesla/Volt
___________________________________________
Modelos em produção:
TMAG-v2-BNC , acompanha cabo BNC-BNC para osciloscópios
TMAG-v2-BAN , acompanha cabo BNC-BANANA para multímetros
___________________________________________
Sondas Hall disponíveis em função do modelo:
-T0 , Sonda Hall transversal com seção 5 x 1,5mm. O sensor está a ~0,4mm de profundidade.
-T1 , Sonda Hall transversal com seção 4 x 0,9mm. O sensor está a ~0,4mm de produndidade.
-T3 , Sonda Hall transversal e extremidade com seção de 3 x 0,9mm. O sensor está a ~0,2mm de profundidade.
Características técnicas:
Versão em produção: 2.0
Precisão da conversão: +/- (3% da leitura + 10mV).
Resolução: 1/1000 do fundo de escala.
Escalas: 1 T/V ou 0,1 T/V
Saida máxima: +/- 2,0V
Resposta em frequência: DC a 5kHz
Opera com adaptador de rede elétrica 110 a 220Vca.
Fabricado no Brasil com tecnologia da GLOBALMAG.
Garantia: 01 ano no posto fábrica (Cotia-SP).
Acompanha: manual, cabo e adaptador de rede elétrica.
Notas:
a) Especificações sujeitas a alterações sem prévio aviso.
b) Os medidores fabricados antes de 2017 possuiam o plug do adaptador de rede elétrica com polaridade diferente.
___________________________________________
Codificação do produto:
TMAG-v2-AA-BBB-C
AA = Modelo da sonda -T0-, -T1- ou -T3-
BBB = tipo do cabo BNC-BNC ou BNC-BANANA
C = Código de caracteristica especial, se for o caso.
___________________________________________
